产品特点及应用
SC2V高压斜盘式轴向柱塞变量泵用于开式液压系统；内置升压泵(离心泵)，可提高产品19%极限转速。
主要用于行走机械等领域；多种控制方式满足不同的操作要求；该泵带有通轴驱动，可串接齿轮泵或相同规格的轴向柱塞泵；排量可在最大值与零值之间无级变化。
技术参数
| 型 号 |
SC2V60 |
SC2V75 |
SC2V95 |
SC2V130 |
SC2V145 |
SC2V190 |
| 可替型号 |
(A11VO60) |
(A11VO75) |
(A11VO95) |
(A11V(L)O130) |
(A11V(L)O145) |
(A11VLO190) |
| 排 量 |
58.5 mL/r |
74 mL/r |
93.5 mL/r |
130 mL/r |
145 mL/r |
193 mL/r |
| 旋向(从轴端方向看) |
左/右旋 |
| 最高转速 |
2700 r/min |
2550 r/min |
2350 r/min |
2100 r/min |
2200 r/min |
2500 r/min |
| 额定转速 |
3250 r/min |
3000 r/min |
2780 r/min |
2500 r/min |
2500 r/min |
2500 r/min |
| 额定压力 |
35 MPa |
| 最高压力 |
40 MPa |
| 推荐油液 |
L-HM46（Summer） L-HM32（Winter） |
| 壳体压力 |
≤0.15 MPa |
| 工作方式 |
开式系统 |

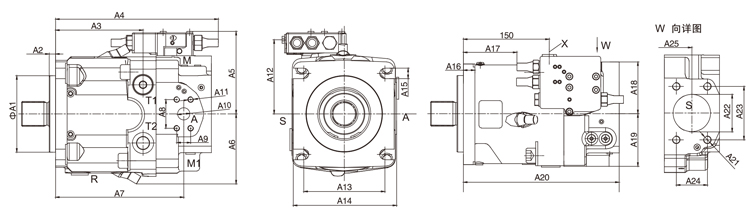

安装尺寸
| 规格型号 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
| LRDU2 |
LRDH2 |
LRD/LRDS |
无增压泵 |
带增压泵 |
| SC2V60 |
127 |
12.7 |
136 |
261.5 |
-- |
-- |
142.7 |
111 |
198 |
-- |
| SC2V75 |
152.4 |
12.7 |
148 |
276 |
-- |
-- |
149.5 |
117 |
215 |
-- |
| SC2V95 |
152.4 |
12.7 |
155 |
292 |
180 |
180 |
157 |
125 |
234 |
-- |
| SC2V130 |
152.4 |
12.7 |
174 |
313 |
189 |
189 |
166 |
135 |
255 |
244 |
| SC2V145 |
152.4 |
12.7 |
174 |
313 |
189 |
189 |
166 |
135 |
255 |
244 |
| SC2V190 |
165.1 |
15.9 |
190.5 |
379 |
227.5 |
227.5 |
178 |
163.2 |
-- |
272 |
| |
|
|
|
|
|
|
|
|
|
|
| 规格型号 |
A8 |
A9 |
A10 |
A11 |
A12 |
| 无增压泵 |
带增压泵 |
无增压泵 |
带增压泵 |
无增压泵 |
带增压泵 |
无增压泵 |
带增压泵 |
| SC2V60 |
50.8 |
-- |
23.8 |
-- |
19 |
M10X1.5 |
-- |
--- |
--- |
| SC2V75 |
57.2 |
-- |
27.8 |
-- |
25 |
M12X1.75 |
-- |
--- |
--- |
| SC2V95 |
57.2 |
-- |
27.8 |
-- |
25 |
M12X1.75 |
-- |
--- |
--- |
| SC2V130 |
57.2 |
66.7 |
27.8 |
31.8 |
25/32 |
M12X1.75 |
M14X2 |
--- |
--- |
| SC2V145 |
57.2 |
66.7 |
27.8 |
31.8 |
25/32 |
M12X1.75 |
M14X2 |
--- |
--- |
| SC2V190 |
-- |
79.4 |
-- |
36.5 |
38 |
-- |
M16X2 |
--- |
--- |
| |
|
|
|
|
|
|
|
|
|
|
| 规格型号 |
A13 |
A14 |
A15 |
A16 |
A17 |
A18 |
A19 |
|
| LRDU2 |
LRDH2 |
LRD/LRDS |
| SC2V60 |
108 |
213 |
17 |
19 |
-- |
-- |
65 |
82 |
82 |
|
| SC2V75 |
117 |
201.5 |
21 |
20 |
-- |
-- |
80 |
88.5 |
88.5 |
|
| SC2V95 |
139 |
200 |
21 |
20 |
32 |
58.5 |
91 |
96 |
96 |
|
| SC2V130 |
148 |
204 |
21 |
21 |
48 |
79.5 |
112 |
104 |
104 |
|
| SC2V145 |
148 |
204 |
21 |
21 |
48 |
79.5 |
112 |
104 |
104 |
|
| SC2V190 |
156 |
262.5 |
21 |
27 |
77.5 |
109 |
223 |
116 |
116 |
|
| |
|
|
|
|
|
|
|
|
|
|
| 规格型号 |
A20 |
A21 |
A22 |
A23 |
A24 |
A25 |
Z |
| 无增压泵 |
带增压泵 |
无增压泵 |
带增压泵 |
| SC2V60 |
242 |
-- |
M12X1.75 |
50 |
77.8 |
42.9 |
198 |
-- |
16 |
| SC2V75 |
260 |
-- |
M12X1.75 |
63 |
88.9 |
50.8 |
215 |
-- |
18 |
| SC2V95 |
287 |
-- |
M16X2 |
75 |
106.5 |
61.9 |
234 |
-- |
21 |
| SC2V130 |
310 |
358 |
M16X2 |
75 |
106.5 |
61.9 |
255 |
287 |
24 |
| SC2V145 |
310 |
358 |
M16X2 |
75 |
106.5 |
61.9 |
255 |
287 |
24 |
| SC2V190 |
-- |
395 |
M16X2 |
90 |
120.7 |
69.9 |
-- |
319 |
24 |
| |
|
|
|
|
|
|
|
|
|
|
| 规格型号 |
S |
T1/T2 |
M/M1 |
重量 |
|
|
|
| 无增压泵 |
带增压泵 |
|
|
|
| SC2V60 |
14 |
M22X1.5 |
M12X1.5 |
40 |
-- |
|
|
|
| SC2V75 |
14 |
M22X1.5 |
M12X1.5 |
45 |
-- |
|
|
|
| SC2V95 |
13 |
M26X1.5 |
M12X1.5 |
53 |
-- |
|
|
|
| SC2V130 |
13 |
M26X1.5 |
M12X1.5 |
66 |
72 |
|
|
|
| SC2V145 |
13 |
M26X1.5 |
M12X1.5 |
66 |
72 |
|
|
|
| SC2V190 |
13 |
M33X2 |
M12X1.5 |
-- |
104 |
|
|
|
